  名称/型号:   二线制输出—交流电压变送器CHY-*VS
  额定输入参数:   AC 50V~500V 交流电压
  下载:   说明文件下载

宇波模块/SENSOR MODULE    CHY-*VS

二线制输出—交流电压变送器:采用电磁隔离技术制造,用于隔离测量50V…500VAC交流电压,

输出4…20 mA直流标准信号,原边输入电压VN与副边输出电流IM之间电气隔离。

二线制输出—交流电压变送器/AC voltage transducer of loop power:

型号

额定电压

输出电流

精度

电源电压

连接方式

VNV

IMmA

X%

VcV

In/out

CHY-50VS/A4

50

4~20

±0.5%

+24

端子

CHY-100VS/A4

100

CHY-200VS/A4

200

CHY-300VS/A4

300

CHY-400VS/A4

400

CHY-500VS/A4

500

参数/Specifications

制造原理

电磁隔离原理

额定电压

50V…500VAC

输出信号

A4=4…20mADC)二线制直流标准信号

测量频率

50Hz/400Hz

精度

±0.5%Ta =+25℃)

反应时间

< 0.35S

线性度

< 0.5%

电源电压

+24V±5%

电源耗电

30mA

绝缘电压

在原边与副边电路之间:2.5KV有效值/50Hz/1分钟

工作温度

-25~+85

安装方式

螺钉固定安装

应用领域

各种电源、工业自动化控制、电气传动、电机伺服系统、电力系统、铁路信号系统等工业领域。

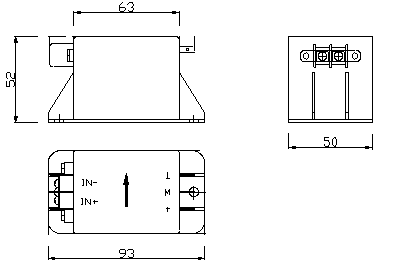

外形尺寸/Dimensionsmm):
