  名称/型号:   开关量输出—电压变送器(卡式安装) CHS-*V、CHS-*VD
  额定输入参数:   DC/AC 50V...500V 直流或交流电压
  下载:   说明文件下载

宇波模块/SENSOR MODULE    CHS-*VCHS-*VD

开关量输出电压变送器:采用电磁隔离技术(CHS-V霍尔技术(CHS-VD)制造,用于测量50V…500V电压,

继电器输出开关量信号,原边输入电压与副边继电器输出开关量信号电气隔离。

开关量输出—电压变送器/ ON-OFF output voltage transducer:

型号

额定电压

继电器输出

精度

电源电压

连接方式

VNVAC

输入< VN

X%

VcV

In/out

CHS-100V/K2

100

K2

±1.0%

+24

端子

CHS-200V/K2

200

常开+常闭

CHS-300V/K2

300

见表1

CHS-400V/K2

400

CHS-500V/K2

500

开关量输出—电压变送器/ ON-OFF output voltage transducer:

型号

额定电压

继电器输出

精度

电源电压

连接方式

VNVDC

输入< VN

X%

VcV

In/out

CHS-50VD/K2

50

K2

±1.0%

+24

端子

CHS-100VD/K2

100

常开+常闭

CHS-200VD/K2

200

见表1

CHS-300VD/K2

300

CHS-500VD/K2

400

型号命名:例如CHS-50VD/K2  输入额定VN =50V、继电器输出开关量

1

K2

-关状态

继电器输出

Input< VN

-常开

-③常闭

Input ≥ VN

-闭合

-③断开

参数/Specifications

制造原理

电磁隔离(CHS-V/霍尔(CHS-VD)原理

额定电压

50V…500VACDC

输出信号

继电器输出开关量(见表1

测量频率

ACDC

精度

±1.0%Ta =+25℃)

反应时间

< 0.35S

电源电压

+24V±5%

电源耗电

60mA

绝缘电压

在原边与副边电路之间:2.5KV有效值/50Hz/1分钟

工作温度

-25~+85

安装方式

35mm标准导轨卡式

应用领域

各种电源、工业自动化控制、电气传动、电机伺服系统、电力系统、铁路信号系统等工业领域。

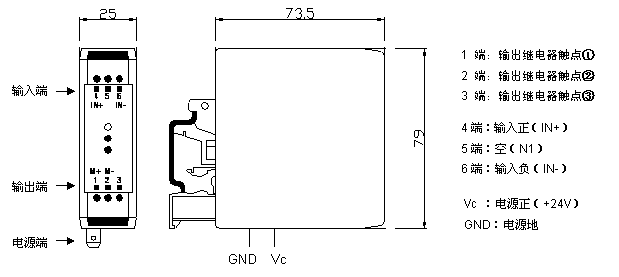

外形尺寸/Dimensionsmm):
